NI 9469を用いてcDAQシャーシ間の同期を行う

[Yusuke.T]

Description

Description-Separate-1

概要

NI 9469を用いて、複数のcDAQシャーシから同期集録を行います。

説明

NI 9469を使用することで、複数のCompactDAQシャーシを同期させることができます。

CompactDAQの同期については、下記資料に詳細に紹介があります。

NI-DAQmxを使ってアナログ入力Cシリーズモジュールを同期させる - National Instruments

また、NI 9469を使用する際にはあらかじめMAXで同期設定を行っておく必要があります。

Configuring the NI 9469 in Measurement & Automation Explorer - National Instruments

DAQmx 9.9以降では、MAXで同期設定が完了していれば、

別シャーシのモジュール同士を1つのタスクに追加することで、マルチシャーシ同期が可能となります。

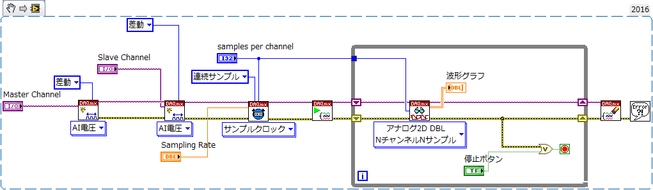

それでは下記のようなVIを作成して、同期がでされているかを確認します。

NI 9263から方形波とのこぎり波を組み合わせた信号を出力し、測定される電圧を確認します。

確認してみると、2つの信号が重なり合って、同期ができていることが確認できます。

ハードウェア/ソフトウェアの要件

• LabVIEW 2013以降
• DAQmx 9.9以降


• CompactDAQシャーシ × 2
• NI 9469 × 2
• NI 9215 (今回はmasterとして使用)
• NI 9205 (今回はslaveとして使用)

コードの実装/実行手順

1. デバイスをセットアップしたらMAXを開き、Configuring the NI 9469 in Measurement & Automation Explorer - National Instrumentsを参考にNI 9469の設定を行います
2. サンプルをダウンロードし、マスタとスレーブデバイスの物理チャンネルを設定し、実行します
