Probleme d'acquistion de signaux: mauvaise isolation

[raphm83]

Bonjour à tous,

Je me tourne vers vous aujourd'hui car j'ai un problème: j'ai créer un VI (en PJ) qui réalise l'acquisition de 2 voies physiques, 1 reliée à un capteur de déplacement et 1 autre à un capteur de force. L'idée est d'acquérir toutes les 2 secondes les données délivrées par ces deux capteurs et les entrer directements dans un tableau sous excel (ça marche bien ça). Comme le signal délivré par le pont est petit ( quelques mV, capteur de force) et relativement bruitée j'ai décidé de réaliser un moyennage sur 500 point. Tout d'abord ma méthode est-elle correct ?

J'en viens maintenant au problème: quand j'acquéris mes signaux, dès que je joue sur le capteur de déplacement, j'observe des variations du signal sur ma voie AI0 (capteur déplacement) mais aussi sur ma voie AI5 où j'ai mis mon capteur de force. Ces variations sont de l'ordre de plusieur mV ce qui est donc très génant.

Ainsi je souhaiterais savoir si ce problème est dû à mon VI qui comporte des erreurs ou à un problème d'ordre matériel.

Merci d'avance,

Cordialement,

Raphaël.

[lulu44]

bonjour,

au vu du niveau de tension, il est préférable d'amplifier ce signal au plus près de la mesure. faire une moyenne peut se faire dans un second temps une fois le signal amplifié. avez vous testé la mesure différentielle autrement. ça peut dans certain cas éviter d'amplifié le signal.

[raphm83]

Bonjour, merci de m'avoir répondu. J'aimerai au possible éviter d'amplifier le signal, par " avez vous testé la mesure différentielle autrement " qu'entendez vous ?

[lulu44]

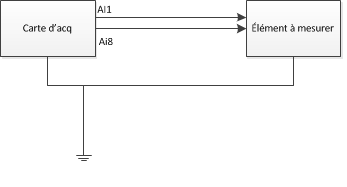

avec si possible un cable blindé, faire ce schéma :  , les voies à utilisées sont à revoir d'après la spec du produit que vous utilisez. puis pour le codage voici une config en mode différentiel

[raphm83]

En fait je réalisais dejà mes mesures en différentiel, avec ma NI 9207 je prend entre le port 1 et 20 pour le déplacement et 6 et 25 pour le pont de jauge

[lulu44]

plus qu'à mettre un amplificateur en sortie des systèmes à mesurer, je ne vois pas d'autres solutions.

[raphm83]

Merci pour vos réponses.

Quelqu'un aurait une autre alternative ?

[raphm83]

Est ce que cela pourrait provenir de la carte d'acquisition qui n'est pas adaptée à ce type de mesure ? Le signal de sortie du pont du capteur de force est de quelques mV et j'utilise une carte d'acquisition NI 9207.

[lulu44]

effectivement la carte va être trop juste, le bruit peut atteindre 80µV et la résolution de la mesure ne sera pas bien adapté au besoin. une carte d'acquisition plus basic 0-10V convient mieux à votre application car en peut choisir une gamme de mesure de 0.2V et on a une résolution nettement meilleur.
