Cara Link VI dengan VI yang lain

[abdurrachman92]

Kepada para master mau bertanya

bagaimana cara saya link satu VI ke VI yang laiinya, misalnya di front panel saya menampilkan parameter tekanan text base, lalu ketika saya klik tombol OK, saya akan masuk ke VI yang menampilkan parameter tekanan dalam grafik, lalu disana ada tombol lagi untuk kembali ke front panel, mohon bantuannya para master labview

terimakasih atas perhatiannya dan bantuannya

Warm Regard

[Suryo.B]

Hi,

Aku kurang jelas nih.

Apakah parameter dari keduanya berasal dari sumber yang sama? Maksudku yang satu berupa numerik (atau text) lalu yang satu lagi berupa grafik? Satu data namun dua jenis representasi?

SR

[abdurrachman92]

Dear Pak Suryo

jadi kalo misalkan tombol 'tampilkan grafik' ditekan, maka muncul windows VI baru yang menampilkan grafik

Lalu akan menampilkan grafik di window baru

begitu kira kira pak suryo

terimakasih atas bantuannya

[Suryo.B]

Ada beberapa cara dan metode.

Mau cara gampang atau gampang banget?

Cara yang gampang menggunakan Tab 😄

Yang gampang banget tinggal panggil sub-vi tapi front panelnya dimunculin. Tinggal set properti Window appereance untuk memunculkan tampilan front panel dari subvi dan juga gunakan properti Run-time position untuk menentukan posisi pop-up.

Lalu..

Semoga membantu.

SR

[abdurrachman92]

Wah Mantap pak master suryo, sudah bisa

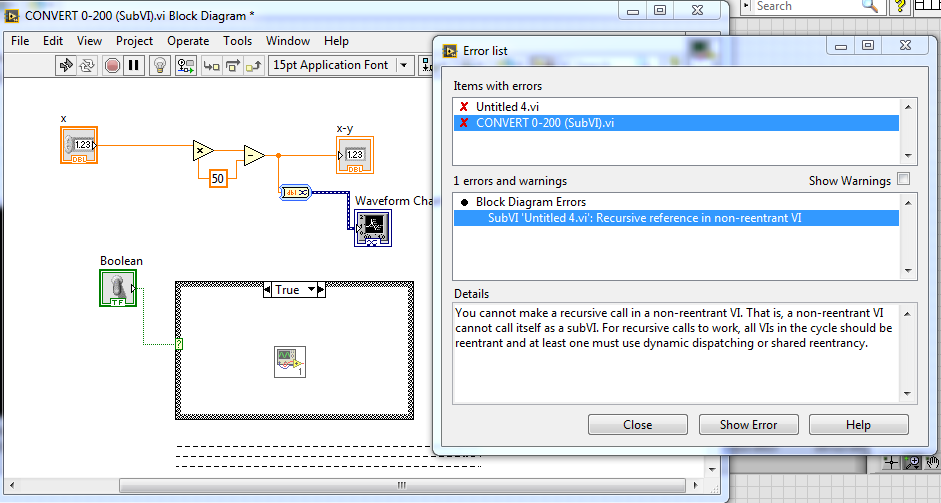

jadi misalkan contoh1.VI ketika di klik keluar contoh2.VI, nah misalakan di contoh2.VI ada tombol untuk kembali ke contoh1,VI tapi jadi error seperti ini pak

cara mengatasinya bagaimana ya pak?

Terimakasih atas bantuannya

[Suryo.B]

Hahaha, subVI yang Bapak masukkan adalah VI yang sedang Bapak mainkan 😄

Contoh2.vi nya cukup dibuat stop saja. dan di main vi nya dibuat kombinasi while loop dan case structure 🙂

Mungkin arsitektur state macine cocok untuk Bapak?

Gunakan event structure juga dapat mempermudah pekerjaan Bapak.

Sebaiknya Bapak rancang dulu flow diagram dari aplikasi yang Bapak ingin bangun dan sebaiknya kita buka thread baru.....

SR

[abdurrachman92]

Oke pak suryo, terimakasih bantuan dan sarannya

Warm Regard

ABJ
