Cara Membuat Pencacah

[zaini1993]

Mohon bantuannya master, cara membuat pencacah naik itu bagaimana, ketika nilainya lebih dari 3 akan kembali ke 0 lagi.
Ini saya gunakan untuk membaca sensor.

[KrisnaWisnu]

coba pakai while loop, shift registers, increment dan select.

[zaini1993]

Terimakasih master, sensor saya sudah bisa jalan.

Sekarang bagaimana cara menampilkan pembacaan 4 buah sensor "Pressure" ke dalam array 2x2 dan ditampilkan pada tabel, terimakasih

[KrisnaWisnu]

gampang.

kalau saya lebih suka array dengan ukuran 4x1 ketimbang 2x2. 2x2 ribet me-manage elementnya. Kalau 4x1 itu begini, sediakan array dengan 4 data kosong didalamnya (initialize array dengan data 0, dengan jumlah 4), lalu menggunakan case structure yang membaca sensor yang berbeda, saya akan update array dengan index yang berbeda pula (replace array subset).

ini saya contohkan:

*case structure nya sebenarnya tidak perlu. itu saya tambahkan untuk mempermudah ilustrasi.

[zaini1993]

Mirip seperti contoh diatas, tetapi yang saya belum mengerti cara memnidah data setelah looping sebanyak 4 kali maka array akan berganti baris

[zaini1993]

oh ya, ketinggalan sedikit lagi, data yang sudah tersusun tadi mau saya tampilkan pada waveform berdasarkan masing-masing sensornya. itu bagaimana cara menyempling datanya?

[KrisnaWisnu]

1. kalau mau berganti baris, buat logika seperti ini:

     a. susun data dalam bentuk 1D array

     b. setelah i reset dari 3 ke 0, maka bentuk baris baru

     tips, ada dua shift registers, satu untuk 2D array, satu lagi unutk 1D array

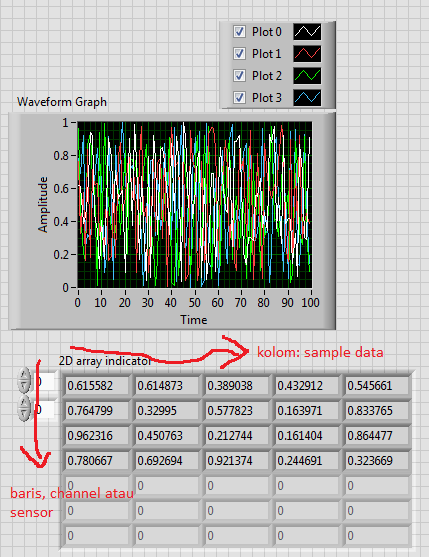

2. kalau mau disusun ke dalam waveform graph, maka disusunlah data menjadi 2D Array, dengan baris sebagai sensor dan kolom sebagai sample data.
