若輸入的電壓大於3V，則digital輸出為High (但反應時間不如預期)

[ysc.me97]

我是Labview的新手，目前使用Labview8.6 + DAQ(USB-6221)，

在使用上有些問題，還請大家幫幫忙。

要達成的目標：當input電壓在指定範圍(例如3~5V)時，數位輸出為高電位，否則為低電位

狀況：發現有數十~數百ms的延遲時間(且延遲時間長短不一)，也就是數位輸出無法及時變成預期的高電位或低電位

為了簡化問題，我做了一個非常簡單的vi (如附件)，

若輸入的電壓大於3V，則digital輸出為High，如此而已

用示波器去看，結果digital輸出還是有數十~數百ms的延遲時間(延遲時間不定)

請問我程式的寫法是不是有什麼根本的問題? 謝謝

[Billingsley]

請參考以下範例：

http://zone.ni.com/devzone/cda/epd/p/id/6165

理論說明請看以下

http://zone.ni.com/devzone/cda/tut/p/id/4284

如果有解決到您的問題麻煩您勾選已接受解答，並且給我一個獎勵！謝謝~~~

[ysc.me97]

很不好意思，這個vi很複雜，還是沒弄懂

以致於我在step2就卡住了(timing source?)

或者有什麼比這個單純的範例可以達成原來的目標?

[Billingsley]

終於了解您的意思。

您的程式碼=

當數位輸入電壓大於3V, 則數位書出電壓為High

當數位輸入電壓小於3V, 則數位書出電壓為Low.

軟體判斷，因為作業系統內部作業的延遲，會有延遲的現象，這個現象很合理。

請問您的延遲大約在多少 ms 之內?

[ysc.me97]

為方便觀察，以0V→4V方波做為參考訊號

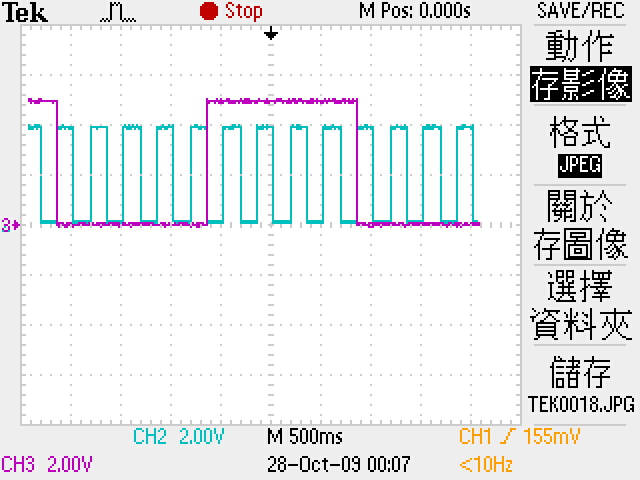

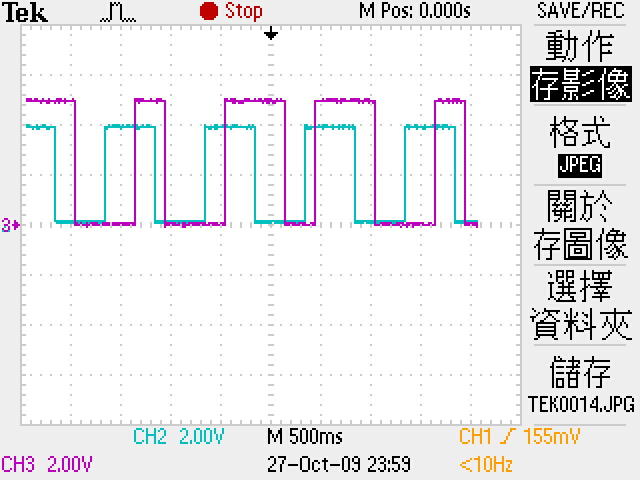

延遲時間約100~300ms不等，如下兩圖(第一圖:一格500ms)(第二圖:一格1sec)

(藍: 輸入電壓，1Hz，0~4V)

(紫: 數位輸出，延遲時間不定、脈寬亦不定)



===============================================

若頻率提升至3Hz，則有跟不上的情形，如下圖

想請問有沒有可能將延遲時間變小? 或至少讓延遲時間盡量保持一定以便補償? 謝謝

[Billingsley]

請問您的應用是?

請問您一定要透過軟體判斷嗎?

如果一定要透過判斷來輸出高低，軟體判斷就是會受到Windows XP/Vista/7 OS的影響。

我們會推薦labview+labview FPGA 軟體模組+PCI-7811R [ 在labview執行FPGA 很容易 ]

透過硬體判斷，不會有延遲的情形。

[ysc.me97]

目標是電磁線圈必須在主軸轉至指定角度時接通/切斷

這或許可以用傳統方式達成(機構、limit switch、IC、PLC等等)

但Labview可塑性高、介面清晰、使用容易，所以我試著用Labview

Labview+FPGA的方法我知道，但是性能過剩而且成本太高

[sparion.Lin]

Hi ysc.me97,

如果您要使用LabVIEW加上DAQ來達成上述功能，建議您使用Change Detection的功能，

並利用DAQmx提供的Hardware Timing來達成，在LabVIEW裡正好有一個範例，請參考範例裡的"Event Response.vi"

這邊是利用Change Detection的event 當作clock給timed loop，使用硬體event的時脈當作軟體的clock，

在時序上，會比純軟體的功能準確。

我們實際上測到的結果可以follow到2KHz，timing的誤差範圍在100us左右。

您可以參考以下我修改過的程式，

但畢竟這個程式的時脈還是利用軟體，只是借用硬體的event，若這個誤差範圍仍未達到您的需求，

建議您使用FPGA會更加準確，也可以將誤差縮小到ns的範圍。

NI應用工程部

[ysc.me97]

試了多次還是無法運作，不知錯在哪裡

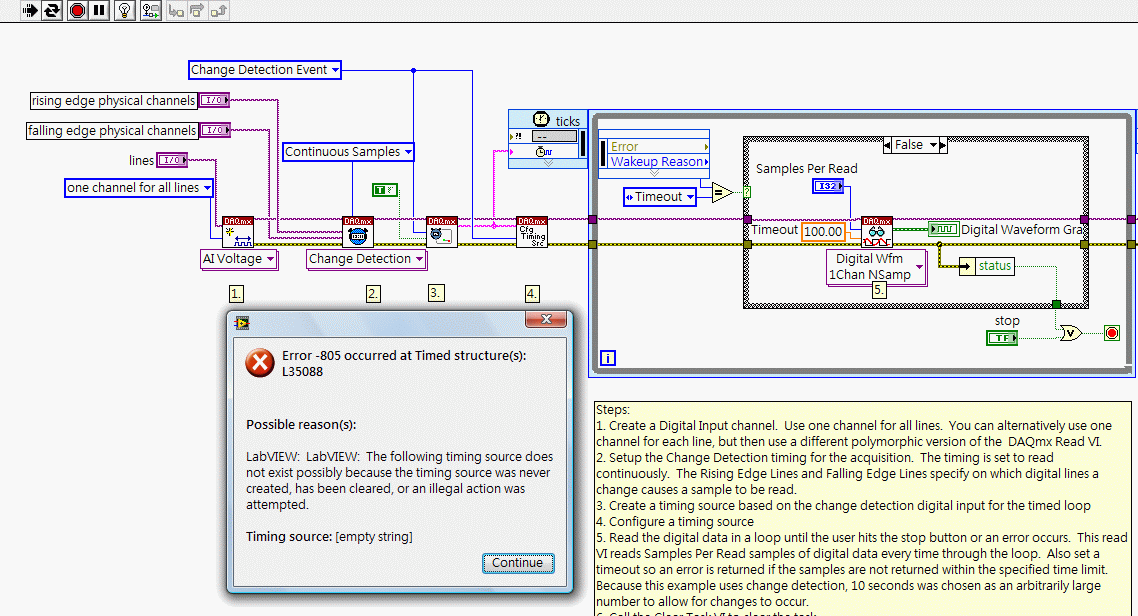

請問是少接了什麼嗎? 如下圖

註: Step3說「Wire the timing source output to the Source terminal of timed loop」，因為我不知道什麼是 Source terminal ，所以沒做這步驟

另外，請問Falling Edge Physical Channels、Rising Edge Physical Channels兩個channel是如何使用?

我的理解是: 當Digital Input Lines的電位介於這兩個Channel的電位時，output為high

不知上面的理解是否正確?

[sparion.Lin]

如果你是使用範例的話，那麼程式部分是沒有問題的。

問題點可能在於Falling Edge Physical Channels、Rising Edge Physical Channels上面。

在我上面的範例裡，rising & falling channel是同一個，他們的意思是，

當這個channel得到的訊號有rising或是falling的動作時，就會產生一個event，讓timed loop做動。

因為這個範例是用Change Detection，所以抓的是訊號改變的時間點。也就是rising(low->high)與falling(high->low)。

我們這邊嘗試複製這個錯誤訊息，只有在沒有訊號輸入至device的時候，才會發生這個狀況，

也就是說，會有這個狀況發生，是因為沒有輸入訊號的改變，

對timed loop來說，等了一段時間之後，仍沒有有改變，才會接到這個訊息。

所以建議您將輸入訊號點查看一下是否有對應到或是有無接好。
