SignalExpress Bode

[Compact RIO]

想問一下NI工程師:

我使用cRIO-9014，使用AI、AO使用10kHz作存檔，輸入、輸出以10kHZ作六秒存檔，以下存出的數值和我設定的秒數相同(59905點)。

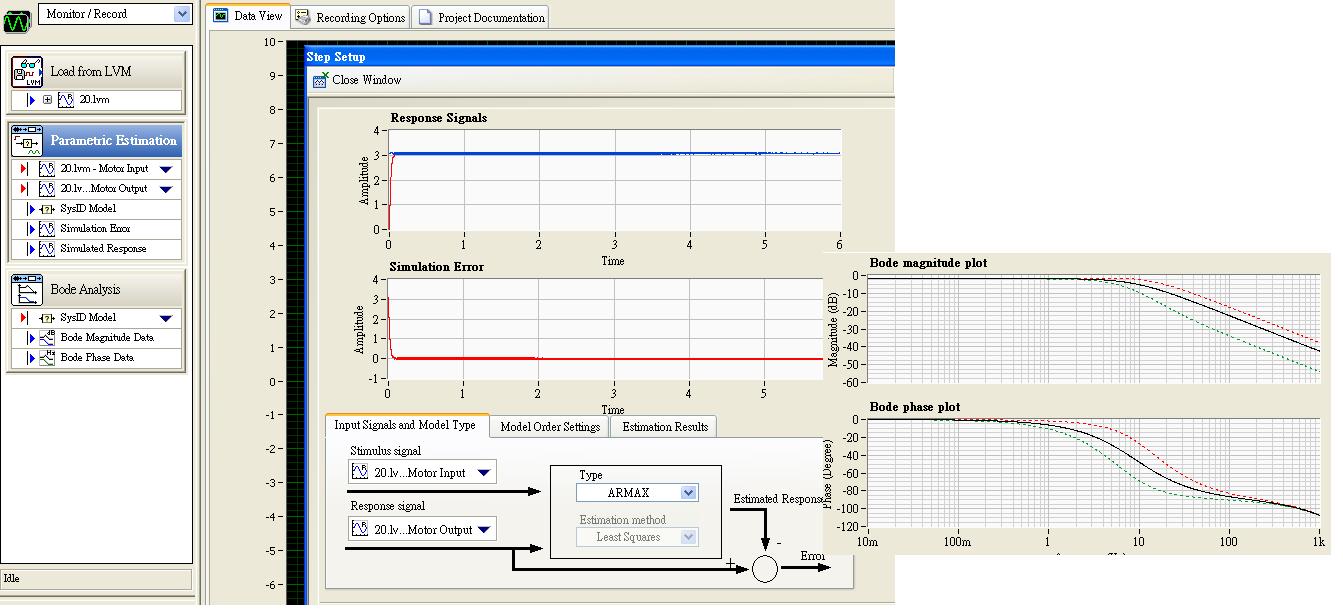

但我使用SignalExpress看Bode，但照技術文操作，

使用SignalExpress的得到我的高頻寬致動器在於-3db時，只有100hz，調分子、分母階數，也無法達到1k以上(使用壓電材料PZT)。

依我的高頻寬致動器應該在於-3db時，會至1kHZ以上。

不管使用方波、掃平、PRBS測出來的結果都是一樣(-3db時只有100HZ左右)。

不知是否於SignalExpress中設錯。

我將DATA附上。 謝謝

↓使用方波、掃平(不同速度)DATA

http://www.FunP.Net/212830

[James_Chou]

您好

根據您的資料，我這邊獲得的頻寬是10Hz。

方波主要是用來看延遲時間，若和掃頻弦波比較，掃頻獲得比較好的結果。

若是待測物是馬達，掃頻弦波的頻率建議從 1Hz 到 最高轉速即可，例如從 1Hz 到 50Hz (3000rpm)即。過高的輸入頻率只會被馬達的低通特性濾波，導致量測誤差。

您目前得到的結果看起來一切正常的，若您對獲得的頻寬仍有疑慮，建議可以用較低的掃頻範圍試看看，取樣數率一樣維持10kHz即可。

謝謝

NI 應用工程部

[Compact RIO]

馬達是復制範本的.LVM檔 名稱未改

我是使用高頻寬壓電材料(pzt)，-3db時應該會有1khz

謝謝

[James_Chou · Accepted solution]

您好

由於每次都是不同的工程師，因此可能無法非常熟悉您的系統。

您提到「馬達是複製範本的LVM檔」，不懂這句話的意思？

「高頻寬壓電材料(PZT)，-3dB 時應該會有1kHZ」，若您指的是線材或是量測器的特性，有1kHz的頻寬，即使如此，用這材料去量一個只有10Hz的系統，所得到的 波德圖依舊只有10Hz。

可否請您詳細描述您的系統，從AO到AI之間所有連接的元件，以及您此實驗的目的及預期結果。

NI 應用工程師
