DAQmxを用いた電圧計測および単位変換

[link1126mc]

既出の質問でしたらすいません。

USB-6229を用いてセンサの電圧をサンプルプログラムの「アナログ電圧ー連続入力」を利用して計測したいと考えております。

このままだと波形データのみなので何とか改良して瞬時の値と30秒間の平均電圧、またセンサの電圧の値に対して単位変換（単位校正）ができるようにしたいのですが何か解決法はありますでしょうか？

バージョンは2021で使用デバイスはUSB-6229、センサ類は圧力センサと超音波流量計を想定しています。

[J.H.Watson]

方法はいくつか考えられます。例えば、

・波形データタイプから電圧値配列を取り出す。またはDAQmx読み取り関数で2D DBL配列を指定する。

・電圧値読み取ってから変換する。または物理値として読み取るようタスクを構成する。
・細切れに読み取って30秒分加算してから総数で割る。または一度に30秒分のデータを読み取って計算する。

など、やりたいことによっていくつか選択肢があります。

そいでもって、質問は以下です。

・ データは30秒間読み取って終了すればいいですか？それとも連続して30秒平均を更新し続けたいですか？
・ 単位変換は読み取り後に行えばいいですか？それとも物理値として読み取り波形を観測したいですか？
・ 波形を表示し続けたいですか？その場合一度に30秒分の波形を観測したいですか？

[link1126mc]

ご返信ありがとうございます。

質問に対しての回答ですが、

⑴30秒間の平均を取得し続けたいです。

⑵単位変換を行った状態で計測をしたいと考えております。

⑶波形としても推移等を見たいので表示し続けたいです。

以上になります。この場合どういった回路を構成すればよろしいでしょうか？

[J.H.Watson]

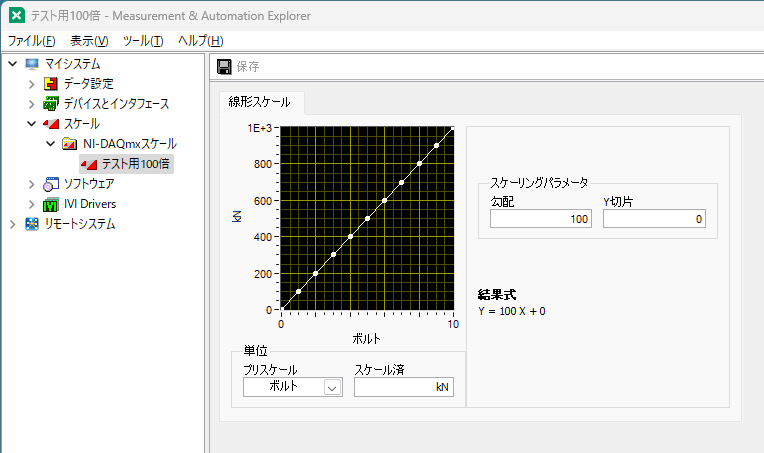

MAXでスケール>>NI-DAQmxスケールで右クリックして、新規DAQmxスケールを作成してください。たとえば、線形で100倍、オフセットなしにすると以下のようになります。（名前は適当に）

VIではカスタムスケールを使用する設定にします。入力範囲をスケール後の単位で入れるのを忘れないでください。

平均化処理は文章で説明するのが難しいのでVIを書いちゃいました。30秒毎に1個のデータをプロットします。LabVIEW2019のVIです。

[link1126mc]

ご返信ありがとうございます。

とても詳細な説明とviをありがとうございます。

2点質問がございます。

⑴単位変換を読み取り後にする場合はどのようになるのでしょうか？

⑵平均化したデータを表としてまとめたい（テキストデータ等になればいい）のですが何か良い案はありますでしょうか？

すいませんがよろしくお願いします。

[J.H.Watson]

波形データを演算してやれはいいです。線形なら関数があります。
基本的に数値演算関数は波形データ中の配列だけに作用しますが、複雑な演算をさせたい場合はY成分だけ取り出して演算し、必要なら波形データタイプに戻せます。

データをテキストの表形式で保存するには「区切られたスプレッドシートに書き込む」VIが簡単です。書き込み頻度が低いのでVIをそのまま使って（都度ファイルオープン－クローズ）も問題ないでしょう。

添付VIは経過時間データ追加して書き込むようにしてみました。
