FPGAを使用したアナログサイン波出力+別のチャンネルから信号を出したい

[Naonosuke2024]

 初めて投稿させていただきます。よろしくお願いいたします。

私は研究を行っている学生ですが，その際LabView FPGAを使用しています。

現在，研究を進めるにあたり

1つのチャンネルからsin波を出し続けながら，別のチャンネルから信号を出力させたいです。

sin波を出すことは「LabVIEW FPGAではじめる計測・制御」という本を見て，成功することができました。
しかしながら，sin波を出し続けながら，別のチャンネルで電圧を0Vから-10Vまで一定周期で少しずつ下げていくコマンドを追加したら，sin波が出なくなってしまいました。ただ，0Vから-10 Vまで下げていく方は出力されています。

sin波が出なくなってしまった原因や，どうすれば良いか分かる方いたらご教授お願いします。

添付してある図はFPGA側のコードとオシロスコープの画面です。

出したいsin波の周波数は1 KHz, 振幅は1.0Vです。

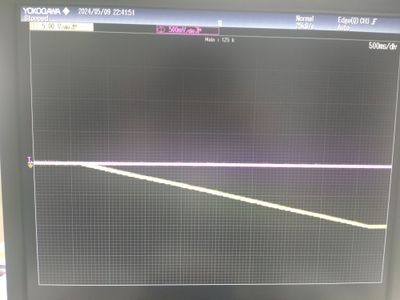

オシロスコープの方ですが，横に一直線になっているのが本来sin波を出したいチャンネルの波形を，

下り坂になっている方が0 Vから-10 Vまで電圧を下げるチャンネルの波形をそれぞれ見ています。

0 Vから-10 Vまで下げるチャンネルの方は，波形が正しく現れています。

LabView 2013を使用し，FPGAはUSB-7855Rを使用しています。

どうすればよいか分かる方いたら，ご教授をお願い致します。

 

 

[Katori_Senko]

 Naonosuke2024　さん

はじめまして

パッと見た感じですが、

上にあるsin波を出すブロック全体（制御器、Sin関数、チャンネル出力etc）を

下にある0 Vから-10 Vまで下げるチャンネルがあるWhileループの中に入れると動くかと思います。

（Connecter1/AO0出力ノードがあるシーケンスストラクチャの中に入れてください。）

添付画像のコードですと、sin波を出す処理は

下にあるWhileループの処理が始まった時に1回しか処理されません。

[Naonosuke2024]

教えて頂きありがとうございます。AO0があるシーケンスストラクチャの中に入れたらsin波も出力されました。

追加でお聞きしたいことがあります。今AO0があるシーケンス(画像中の一番外側のフラットシーケンス)の前後に，FPGAから信号を出力したり，FPGAに入ってくる信号を読みとったりするシーケンスを追加したいです。それで，シーケンスが切り替わる間も常にsin波を出し続け，シーケンスが1番最後までいったらsin波の出力を終える，というプログラムを作りたいのですが，それは可能でしょうか？

[Katori_Senko]

新規で信号出力/入力（アナログ/デジタル）を追加し動作させながら、

既存のsin波を常に出し続けるのであれば、

AO0があるシーケンスにどんどん新規追加していく形になるかと思います。

（先ほど修正したsin波形ブロックのように。並列処理ですね。）

シーケンスが1番最後までいったらsin波の出力を終える

⇒True定数がある右側のシーケンスの下側あたりに、

　定数「０」をsin波出力ノードに入力するブロックを追加します。

スポイラ

（外側のWhileループは不要かと思いますが、動けばヨシ！ということで。。。）
