如何讓外部訊號產生器,產生訊號給DAQ;並顯示在Labview畫面上呢?

[魚魚]

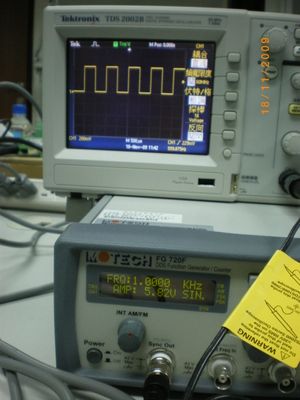

如題!!我用訊號產生器產生方波輸入給PXI-6221然後顯示在Labview上(如下圖)我用Labview8.5版

[Billingsley · Accepted solution]

請先參考以下連結：DAQ 資料擷取基礎練習題>>習題一、類比訊號輸入..[ 選 differential mode ]

http://forums.ni.com/ni/board/message?board.id=5170&thread.id=3908

另外就是接線：

請將信號產生器的正端接到 channel 0 ( pin 68, 負端接到 pin 34 )

[魚魚]

您剛剛說的方法我已經測試成功!!

還想再請問您!!

我想要做一個timer來計數方波ON-OFF的時間(下圖是頻率500HZ)我該怎麼做呢?頻率範圍在(0~2.5KHZ之間)

[Billingsley]

我想要做一個timer來計數方波ON-OFF的時間

以上這句話不太懂。

您是要計算有幾個方波?

還是計算方波的寬度?

還是?

如果有示意圖更好。

[魚魚]

我要將這個輸出的脈波應用在直流馬達控制!!如下圖

[魚魚]

計算方波的寬度和時間如下圖:

[魚魚]

1.我想要將方波ON的時間和OFF的時間準確的顯示在Labview的畫面上!!(如上圖)

2.DAQ 資料擷取基礎練習題的 習題四Counter 的使用是不是有這項功能呢??有的話我要麼把"習題四 和 一 "結合呢?

[sparion.Lin]

Counter的功能可以達到pulse width measurement的功能，詳情請參閱Help->Find Examples

裡面有Counter的pulse measurement的相關範例。

至於要顯示時間在圖上，在LabVIEW裡面可以做到，但是以你初學者來說的難度非常高。

我現在想到基本上的方法是使用cursor去抓點之前的時間差，再利用程式的方式計算出來。

建議你可以參考範例annotation.vi

[魚魚]

不好意思!!再請問您

我用範例: Pulse and Transition Measurements(如下圖)



和  DAQ 資料擷取基礎練習題  習題一 做結合可以做出我想要的嗎??

可以的話可以給我點提示該重何改起呢??

謝謝您!!

[sparion.Lin]

這個範例可以用的，

只要在下圖紅框圈起來的部分，

把他換成DAQ裡面的AI把訊號擷取近來即可。
