新手用LabVIEW控制Agilent E7405A頻譜(GPIB介面)

[蘆洲小飛俠]

各位先進好~我爬過文了

我目前還在蒐集資料的階段

基礎練習也做過了

對基本操作已經有些了解

目前我已經將電腦跟頻譜用GPIB作連線

驅動也灌好了

但找了很多資料還是不曉得該如何跟儀器作溝通..

我現在的目標希望能將

1.頻譜的波形顯示在LABVIEW上

2.利用LABVIEW對儀器進行基本的控制

我該參考哪些資料, 有先進可以幫助我嗎?

由 蘆洲小飛俠 在 02-25-2010 05:12 AM

上編輯的訊息

[ian_fung]

You would need Hewlett-Packard / Agilent Technologies E7405A instrument drivers for LabVIEW

[蘆洲小飛俠]

---

ian fung 已寫:
You would need Hewlett-Packard / Agilent Technologies E7405A instrument drivers for LabVIEW

---

ian fung您好，這個驅動我已經下載並安裝完成了，包含ICP2.2以及NI-VISA2.6.1。

LabVIEW中也出現儀器驅動後得到的指令集(Agesa)，但是我不知道如何使用那些指令...

所以我需要運用Agesa指令的一些簡單範例或是資料，Agesa提供的範例我還看不懂...

[Billingsley]

請參考以下五個範例，倘若還是看不懂，可能問問Agilent 原廠或經銷商。

[ian_fung]

As of how to use them, you would need to know how the analyzer works/ functions. Suggest that you refer to its user manual and or programming manual for more information.

[蘆洲小飛俠]

Charles您好，我確實有這些範例，我開啟後點執行(Run)，出現以下錯誤訊息:

Error -1074135024 occurred at agesa Initialize With Options.vi

Possible reason(s):
Driver Status:  (Hex 0xBFFA0010) Primary Error: (Hex 0xBFFA0010) Invalid value for parameter or property.

[蘆洲小飛俠]

我在想是不是因為，我icp是裝4.1版而不是他要求的2.2版..

但新版不是都支援舊版的嗎..應該不是這個問題

然後程式出現錯誤訊息之後.... 儀器的按鈕也掛了... 按了沒反應...

需要整台儀器重開才能恢復...

範例內的resource name,以及instrument handle out我都是設GPIB0::18:

因為我的ADDRESS是18。如何直接連絡agilent工程師呢?

[Billingsley]

應該是

gpib0::18::instr 或 gpib1::18::instr

[蘆洲小飛俠]

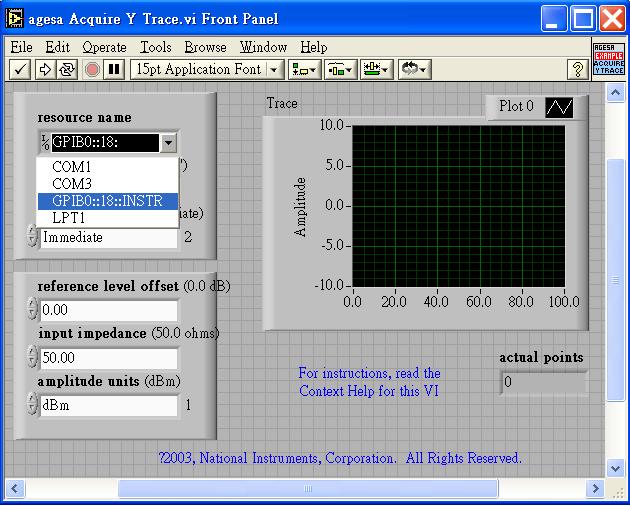

Charles您好，範例中的確可以讓我選擇GPIB0::18::INSTR如附圖..

之後我點RUN就出現上一篇那段錯誤....

這是我跟NI工程師討論後，使用LABVIEW內建GPIB範例做的一個簡單測試，看是否有確實與儀器連接上，GPIB位址設18，write及read打開，接著輸入指令*IDN?，收到了儀器的一些資訊，表示連結沒有問題。

由 蘆洲小飛俠 在 03-02-2010 12:54 AM

上編輯的訊息

[Billingsley]

請問可以 Po 上您的程式碼嗎?
