FPGA sine generator

[wwc]

NI 工程師您好： FPGA Sine Generator中的 Look-Up table size 是指什麼?    如果While loop的迴圈速度是1000us，此時FPGA Sine Generator的Frequency設定為10Hz，那輸出的sine wave會是10Hz嗎?    謝謝。

[Jen-Liang.Wang]

Hi, wwc

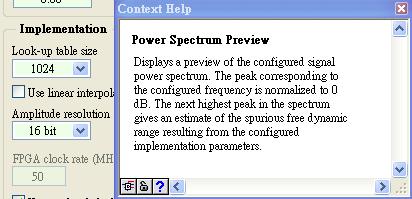

在LabVIEW視窗內按Ctrl+H可以開啟說明視窗，而由說明視窗可以知道Table size的意思，請見下圖

以上圖來說，這個Sin generator產生1024點的10KHz的sin波的DATA

所以如果要正確輸出10KHz的sin波，您的輸出頻率要注意是否會影響輸出波形的頻率

希望以上訊息能夠解答您的問題, 若還是有疑問, 再請您回文,

若是覺得問題有解決而且答案還滿意, 也請您勾選 已解決 的選項以及惠賜一個 獎勵 ( Kudos )囉!

謝謝!

NI應用工程部

AAron

[Jen-Liang.Wang]

剛剛的圖片在複製的時候動到滑鼠補上正確的圖片給您參考

希望以上訊息能夠解答您的問題, 若還是有疑問, 再請您回文,

若是覺得問題有解決而且答案還滿意, 也請您勾選 已解決 的選項以及惠賜一個 獎勵 ( Kudos )囉!

謝謝!

NI應用工程部

AAron
