シーケンスストラクチャ内処理中にLEDを光らせる

[tomotomo]

こんにちは。

フラットシーケンスストラクチャ内の処理を実行中に、ブールの円LEDを光らせる、というプログラムを組みたいです。

フラットシーケンスストラクチャを実行中にTrue/Falseの判定をする方法を教えていただきたいです。

よろしくお願いいたします。

[Y.Ueno（退職） · Accepted solution]

平素よりNI製品をご愛顧頂きありがとうございます。
日本ナショナルインスツルメンツ技術部の上野です。

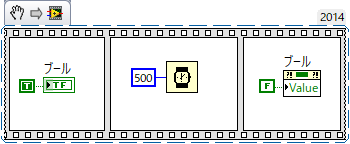

フラットシーケンスストラクチャの最初のフレームに円LED表示器のオブジェクトを配置して、True定数を渡します。そして、最後のフレームに円LED表示器の値プロパティノードもしくはローカル変数を書き込みにしてFalse定数を配線すれば、シーケンスストラクチャ内で処理中は円LEDが点灯するようになります。

値プロパティノードは、ダイアグラムで円LEDオブジェクトを右クリックして、作成>>プロパティノード>>値を選択して、ダイアグラムに配置します。配置したプロパティノードを右クリックして書き込みに変更を選択すると、値を書き込めるようになります。

ローカル変数は、円LEDオブジェクトを右クリックして、作成>>ローカル変数で作成できます。

[tomotomo]

こちらで動きました。

ありがとうございました。
